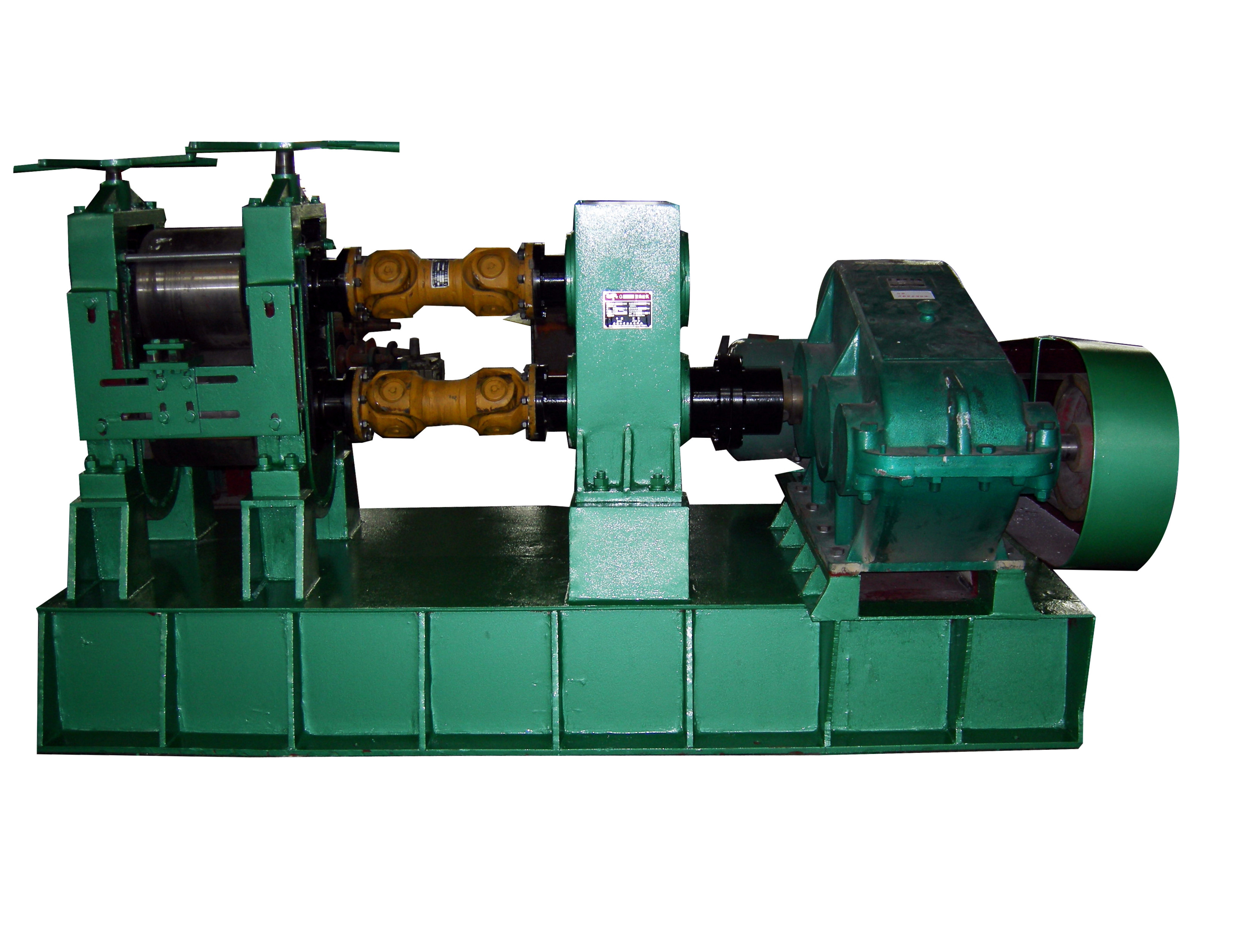

फ्लैट बार ललित ड्राइंग और कोइलिंग मशीन
क्रॉस सेक्शन II टाइप फ्लैट बार बनाने के लिए निम्नलिखित मशीनरी आवश्यक है:

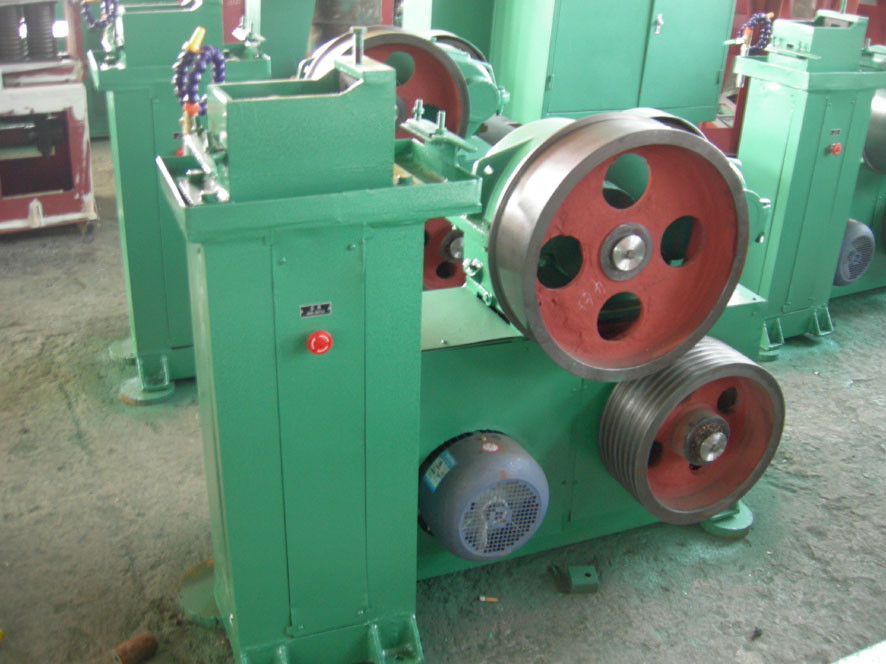

सी-1.फ्लैट बार फाइन ड्राइंग यूनिट
तकनीकी डेटा | आदर्श | एफएफडब्ल्यू-500 | FFW-500 (एल) |
ऊलेट फ्लैट बार आकार | मिमी | डब्ल्यू एक्स टी - 12 एक्स 3 | डब्ल्यू एक्स टी - 12.2 x 3 |
फ्लैट बार ड्राइंग डाई | फिक्स्ड या 4-पीसी समायोज्य प्रकार | फिक्स्ड या 4-पीसी समायोज्य प्रकार | |
Capstan व्यास | मिमी | 500 | 500 |
ड्राइंग गति | एम / मिनट। | 30 | 60-80 |
इंजन की शक्ति | किलोवाट | 7.5 | 15 |
आवृत्ति पलटनेवाला | किलोवाट | 7.5 | 15 |
शुद्ध वजन (लगभग।) | किलोग्राम | 1400 | 1700 |
सी-2।फ्लैट बार स्पूल कॉइलर
तकनीकी डेटा | आदर्श | एफएफसी-500 | एफएफसी-1200 |
स्पूल आकार | मिमी | 500 | 1200 |
डिज़ाइन किया गया स्पूल कोइलिंग क्षमता | किलोग्राम | 100 (या उपयोगकर्ता की आवश्यकता के अनुसार) | उपयोगकर्ता की आवश्यकता के अनुसार |
इंजन की शक्ति | किलोवाट | 4 | 15 |
आवृत्ति पलटनेवाला | किलोवाट | 4 | 15 |
शुद्ध वजन (लगभग।) | किलोग्राम | 800 | 3200 |
