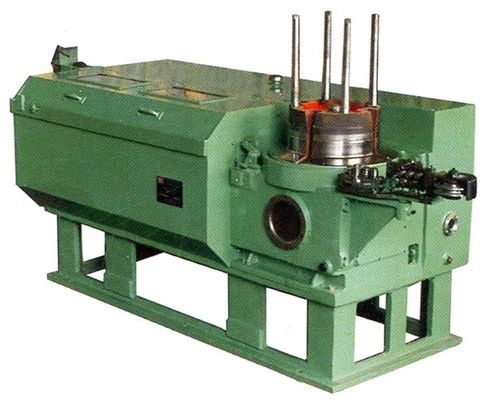

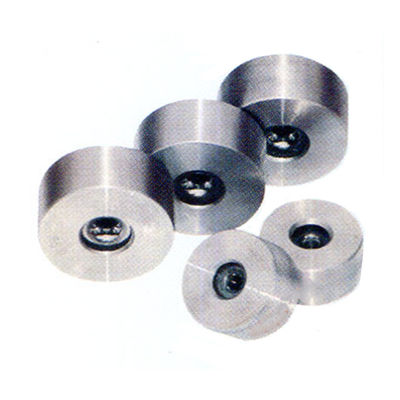

हाई परफॉर्मेंस ड्राई ड्रॉइंग टाइप वायर ड्रॉइंग मशीन, पुली टाइप / ओटीओ टाइप

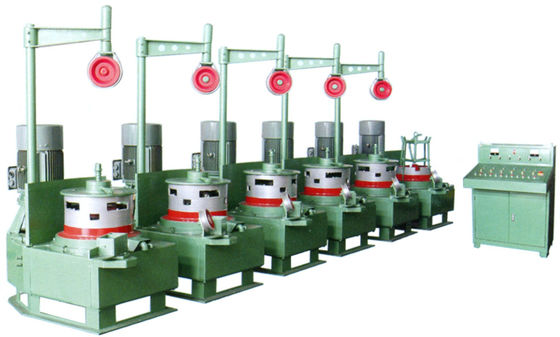

LW सीरीज चरखी प्रकार वायर ड्राइंग मशीन
प्रयोग
इस तरह की मशीन उच्च, मध्यम और निम्न-कार्बन स्टील के तार, साथ ही तांबे, एल्यूमियम और मिश्र धातु के तार खींचने के लिए एक आदर्श उपकरण है, मशीन को कील, पेंच और कीलक बनाने वाले कारखानों आदि में तार खींचने के लिए लगाया जाता है।
संरचना
उपकरण में मुख्य कमी बॉक्स, डाई केसिंग, व्हील फ्रेम, वायर ब्रेस और इलेक्ट्रिकल कंट्रोल सिस्टम शामिल हैं।कताई ड्राइंग ब्लॉक जेजेडटी या वाई श्रृंखला मोटर द्वारा संचालित होते हैं, गियर युग्मन गति को कम करने के लिए परिवर्तनशील गियर चलाता है।ड्राइंग ब्लॉकों को सीलबंद बॉक्स बॉडी में लंबवत रूप से तय किया जाता है, गियर जोड़ी को तेल से चिकनाई की जाती है।ब्लॉक की सतह पर अवशिष्ट गर्मी को कम करने के लिए, ब्लॉक की अंतर-दीवार में शीतलन उपकरण स्थापित किया गया है।
मशीन कार्वल या लिंकेज से चलती है।सेफ्टी हॉल्ट गियर ऑपरेशन ब्लॉक की स्थिति से स्थापित होता है।
| वस्तु | इकाई | सतत बहु-ब्लॉक प्रकार | ||
| आदर्श | एलडब्ल्यू- एन / 560 | एलडब्ल्यू-एन/450 | एलडब्ल्यू-एन/350 | |
| मैक्स।ड्राइंग पास (एन) | एन: 1 - 10 | एन: 1 - 8 | एन: 1- 8 | |
| वायर रॉड की तन्यता ताकत | किग्रा/मिमी² | > 110 | 128 | >140 |
| मैक्स।दीया।वायर रॉड का | मिमी | 6.5 | 3.4 | 2.5 |
| न्यूनतम।दीया।तैयार तार की | मिमी | 2.5 | 1 | 0.75 |
| विशिष्ट विन्यास | -- | LW1- 6/560 | एलडब्ल्यू1-7/450 | एलडब्ल्यू1-6/350 |
| मैक्स।औसत कमी प्रतिशत | % | 30 | 20 | 21 |
| डिज़ाइन किया गया कुल कमी प्रतिशत | % | 78-88.5 | 77.9 | 78 |
| मैक्स।ब्लॉक की गति | मी/मिनट | 245 (ब्लॉक। 6) | 346.9 (ब्लॉक। 7) | 200 (ब्लॉक 6) |
| कुल शक्ति | किलोवाट | 18.5-30 | 7.5-11 | 7.5-11 |
| वजन | किलोग्राम | 2000 | 1500 | 1000 |
| कुल आयाम | मिमी | 1700x1150x1750 | 1520x810x1700 | 1400x800x1500 |
