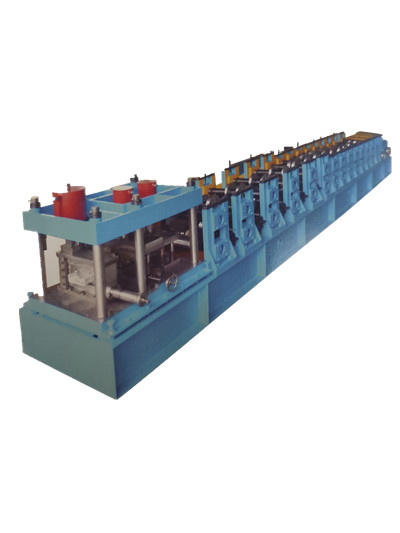

सी शहतीर बनाने की मशीन
परिचय

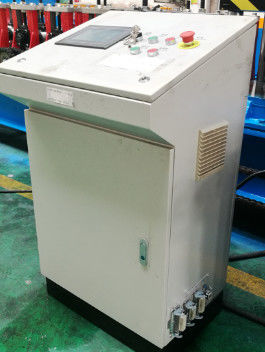

यह मशीन सी-आकार के purlins के प्रसंस्करण के लिए कच्चे माल के रूप में कुंडलित धातु शीट का उपयोग करती है।असेंबली लाइन में सामग्री रैक, फ्रंट पंचिंग, सी-आकार का स्टील बनाने वाला मेजबान, और काटने जैसे कार्य शामिल हैं (उपरोक्त प्रक्रियाएं स्वचालित रूप से नियंत्रित होती हैं)।निरंतर स्वचालित उत्पादन का एहसास करने के लिए पूरी मशीन पीएलसी नियंत्रण और एसी आवृत्ति रूपांतरण गति विनियमन प्रौद्योगिकी को अपनाती है।यह इस्पात संरचना और धातु ठंड झुकने प्रसंस्करण उद्योगों के लिए एक आदर्श उत्पादन उपकरण है।
खिला फ्रेम: मुख्य रूप से uncoiling फ्रेम, खराद का धुरा, ब्रेक डिवाइस, आदि से बना है। uncoiling फ्रेम एक स्टील प्लेट वेल्डेड संरचना है;मुख्य शाफ्ट के अंत में वर्ग-सिर समायोजन पेंच फैलता है और सिकुड़ता है, और खराद का धुरा पर तनाव पैड स्टील कॉइल को पकड़ने और आराम करने के लिए रेडियल दिशा में सिकुड़ता और कसता है;ब्रेक डिवाइस ब्रेक बैंड और ब्रेक व्हील फोर्स के बीच घर्षण है, बोल्ट को समायोजित करने, अनइंडिंग गति को समायोजित करने के लिए।
मानक निर्दिष्टीकरण
| आदर्श | एच | बी | बी | सी | टी |
| सी80 | 80 | 40 | 40 | 15 | 1.5-3.0 |
| C100 | 100 | 50 | 50 | 20 | 1.5-3.0 |
| सी120 | 120 | 50 | 50 | 20 | 1.5-3.0 |
| C140 | 140 | 50 | 50 | 20 | 1.5-3.0 |
| C160 | 160 | 60 | 60 | 20 | 1.5-3.0 |
| C180 | 180 | 60 | 60 | 20 | 1.5-3.0 |
| C200 | 200 | 60 | 60 | 20 | 1.5-3.0 |
| सी220 | 220 | 70 | 60 | 20 | 1.5-3.0 |
| C250 | 250 | 70 | 70 | 20 | 1.5-3.0 |
