छत कील उत्पादन के लिए कैप स्ट्राइकिंग मशीन
विशेषताएँ:

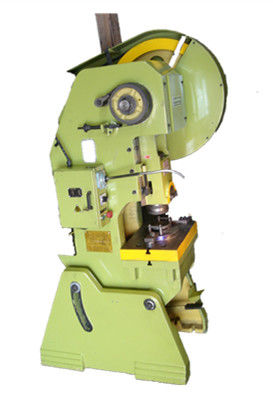

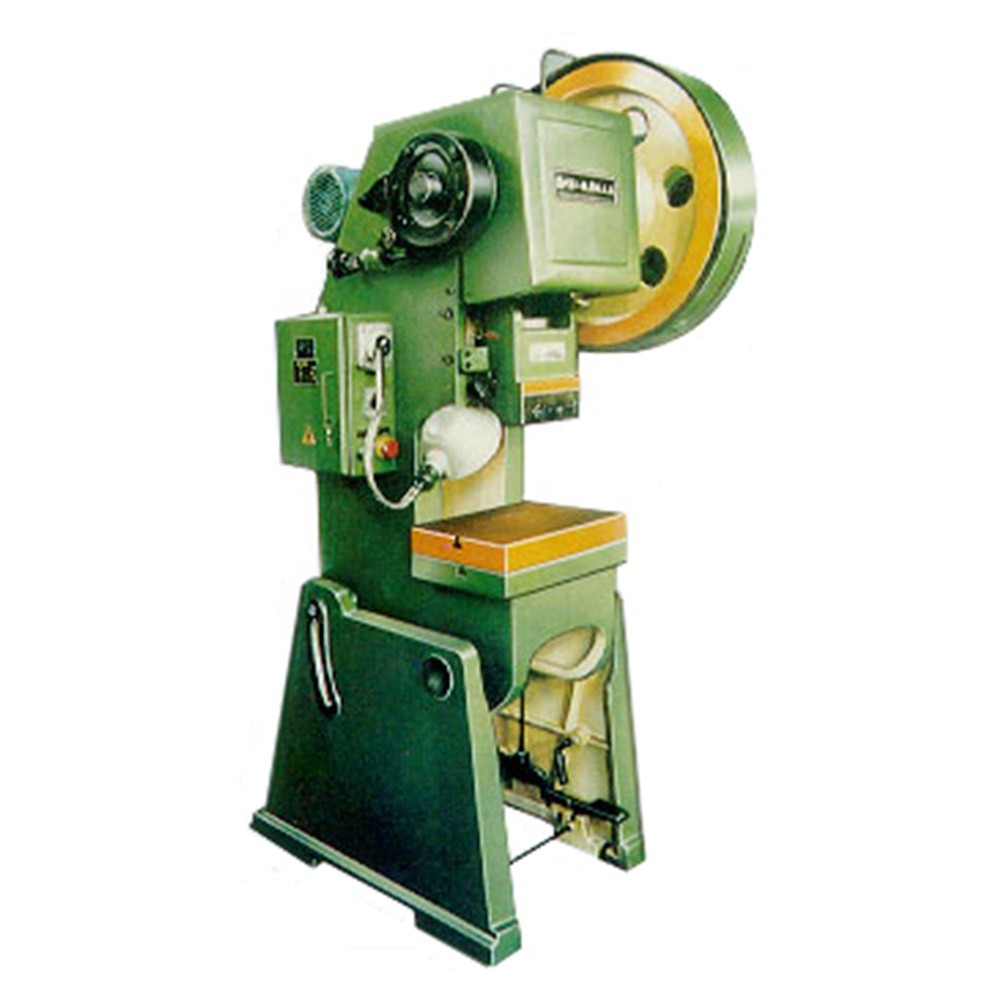

- प्रेस मशीन की तस्वीर में डाई और डाई फ्रेम प्रदर्शित नहीं होते हैं
- बुनियादी तकनीकी विनिर्देश: तालिका 2-2 देखें - स्थिति: मशीन क्षैतिज रूप से फर्श पर सेट है - गुंबददार नाखून सिर के लिए क्षमता: 125 पीसी x 2 / मिनट - 2 गुंबददार नाखून सिर प्रत्येक स्ट्रोक में बने होते हैं - स्वचालित एयर फीडर तय हो गया है वर्कटेबल के ऊपर - फीडर में लगाए गए स्टील स्ट्रिप के आकार निम्नानुसार सुझाए गए हैं:
| तालिका 2-1 | ||
| नहीं। | दीया।गुंबददार सिर का | चौड़ाई x मोटाई |
| 1 | 20 मिमी | 45 x 1.2 मिमी |
| 2 | 18 मिमी | 41 x 1.1 मिमी |
| 3 | 14 मिमी | 34 x 1.0 मिमी |
- उपरोक्त आकारों में से केवल एक के लिए सेट किए गए डाई/मोल्ड विक्रेता की कीमत में शामिल हैं।
| तालिका 2-2 | |||
| मॉडल और विवरण | इकाई | बीजे23-16बी | बीजे23-40 |
| नाममात्र बल | के.एन. | 160 | 400 |
| स्लाइड ब्लॉक स्ट्रोक | मिमी | 70 | 100 |
| स्ट्रोक की संख्या | न्यूनतम। | 125*2(250) | 55*5(275) |
| मैक्स।डाई सेट ऊंचाई | मिमी | 170 | 220 |
| डाई सेट ऊंचाई समायोजन | मिमी | 45 | 80 |
| स्लाइड ब्लॉक केंद्र से फ्रेम तक की दूरी | मिमी | 170 | 240 |
| वर्कटेबल आयाम (डब्ल्यू एक्स एल) | मिमी | 320 x 480 | 460x700 |
| बिस्तर में छेद आयाम: दीया।x गहराई x चौड़ाई |
मिमी | 210 x 160 x 240 | 150 x 320एक्स 270 |
| वर्कटेबल की मोटाई | मिमी | 60 | 80 |
| स्लाइड ब्लॉक के नीचे के आकार (डब्ल्यू एक्स एल) | मिमी | 180 x 200 | x270 |
| संभाल छेद के आकार: दीया।एक्स गहराई |
मिमी | 40 x 60 | 50 x 60 |
| मैक्स।शरीर का झुकाव कोण | डिग्री | 25° | 25° |
| मोटर शक्ति (प्रकार: Y2 100L-6) | किलोवाट | 1.5 किलोवाट | 4 किलोवाट |
| शुद्ध वजन (लगभग।) | किलोग्राम | 1080 | 3400 |
| कुल मिलाकर आयाम (एल × डब्ल्यू × एच) | मिमी | 1150 x 900 x 1055 | 1500 x 1180 x 2300 |
कैप बनाना (डोमेड नेल हेड प्रेस मशीन / कैप पूर्व) → कैप पॉलिशिंग (पॉलिशिंग मशीन) → रूफिंग नेल मेकिंग (रूफिंग नेल मेकिंग मशीन) → गैल्वनाइजिंग (गैल्वनाइजिंग उपकरण) → पैकिंग।
*ट्विस्ट/थ्रेडेड रूफिंग नेल बनाने का उपकरण अनुरोध पर उपलब्ध है।
छत की कील बनाने की मशीन, पॉलिश करने की मशीन और अन्य मशीन और सहायक उपकरण उपलब्ध हैं।
